消防水炮安裝指導

　　1、安裝具體指導及工程施工時以技術性單位出示的設計圖為標準。

　　2、繼電器及電動蝶閥安裝前要先開展管路的清洗和水壓試驗，繼電器處在常閉情況，信號蝶閥處在常開情況。

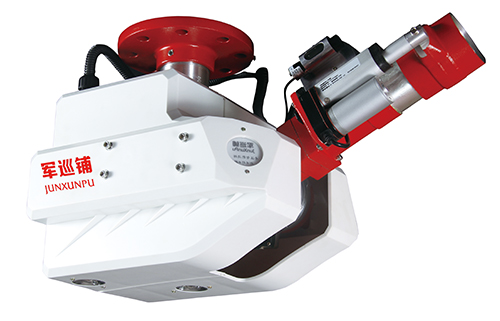

　　3、自動定位追蹤水射流滅火設備(下列稱：消防炮)歸屬于儀器儀表，安裝時應輕拿小心輕放，安裝時嚴禁拎托炮頭，禁止轉動炮體。消防炮務必活套法蘭，法蘭盤在已扭緊，不容許當場工程施工擰上法蘭盤，當場管路焊接法蘭務必和路面平行面。

　　4、消防炮安裝部位應盡可能繞開別的強紅外線輻射源地區、繞開擋住物，確保機器設備安裝堅固。

　　5、當場安裝時消防炮定位點與墻壁的間距各自為

　　ZDMS0.6/5S-SZP消防炮/ZDMS0.7/10S-SZP消防炮間距墻的間距不低于300mm。

　　ZDMS0.8/20S-SZP消防炮/ZDMS0.9/30S-SZP消防炮間距墻的間距不低于700mm。

　　6、當場編號控制板與消防炮安裝間距不可超過50m，當場編號控制板安裝后，在未宣布應用前要將機器設備擋住，以防導致毀壞。

　　7、當場編號控制板要以就遠原則設定在消防炮正下方，距路面約1.5Km，實際操作時要有利于觀測現場狀況及有關消防炮姿勢狀況。

　　8、管件采用：明管路選用內外熱鍍鋅鋼管：DN<100管路應選用螺栓連接，DN≥100管路應選用溝槽式連接件(管箍)或活套法蘭。埋地管路選用球墨鑄鐵管(活套法蘭);

　　9、消防炮系統軟件電纜線應獨立鋪設，不可以與其他系統軟件路線同用。

　　10、電纜線及管件務必選用國家標準級別。

　　11、各種電纜線均選用穿無縫鋼管或金屬線槽(加擋板)維護，主路線選用穿金屬線槽鋪設，其他可選用穿無縫鋼管鋪設，監控視頻線獨立穿鋪裝，高低電纜線務必分離。

　　12、在采用多銅芯電纜時要留意路線標志或線色標志。

　　13、除監控視頻線外其他電纜線應盡量減少出現連接頭，如出現連接頭時，不容許應用電纜線徑不一樣的電纜線，避免出現壓力降，導致通信受阻，工作電壓減少。連接頭不容許超出3個，連接頭務必絕緣層、錫接解決，電纜線與機器設備的接線端子排處要電焊焊接或應用冷壓端子，不能隨便盤繞聯接。

　　14、系統軟件路線鋪裝結束后解決路線開展檢驗并搞好線標。

　　15、當場機器設備開關電源與后端開發機器設備開關電源一定要統一，不能在當場臨時性接線，總開關電源務必根據UPS開關電源后供求平衡每個機器設備。

　　16、消防炮與當場編號控制板聯線應留夠容量，考慮自動尋的灑水滅火設備360度轉動，但不適合過長，避免消防炮纏線。

　　17、消防設施接地裝置是抑止影響的關鍵對策，當系統軟件造成模糊不清常見故障和誤報火警時，最先考慮到的是系統軟件接地裝置是不是優良。系統軟件接地裝置屬影響性接地裝置，接地線電阻應低于4Ω。依據設計方案規定，本系統軟件選用控制板單點接地裝置方法，施工現場應將系統軟件中控制板的接地址聯接在同一點，由這一節點連接屏蔽掉接地線連接端，此外，本系統軟件中的系統總線、遠程控制通信線等均不可與一切方式的地線應中性點聯接，以避免本機器設備的錯誤操作。

　　18、系統軟件中的各控制回路輸電線對地接地電阻不可低于20MΩ。

　　19、系統軟件機器設備未調節前及調節后，工程驗收前請不必私自打開開關電源，防止出現多余的不便。

　　20、戶外安裝的機器設備務必搞好防雷對策;金屬材料配電線槽、金屬材料電纜保護管、電纜橋架、接線端子、梯架等應優良接地裝置。接地裝置方法用Φ6的建筑鋼筋上下電焊焊接，總面積超過鋼筋規格的3倍。

　　21、消防水炮靠墻面安裝時灑水口原始部位解決向墻面方位。

　　消防水炮安裝指導表明：如機器設備在安裝全過程中未按此安裝作業指導書內容開展工程施工，會危害到機器設備應用的特性和實際效果;此外本消防炮安裝標示書僅出示技術性參照，詳細情況需考慮到當場具體情況。
